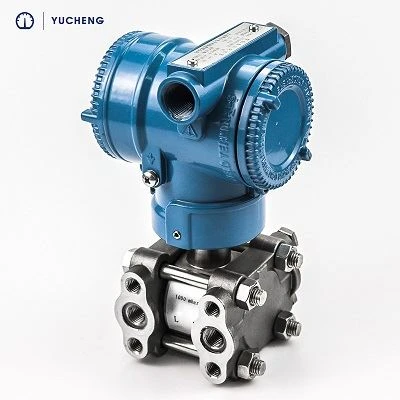

3051 প্রেসার ট্রান্সমিটার

3051 চাপ ট্রান্সমিটার

প্যাকেজিং এবং ডেলিভারি

বিক্রয় ইউনিট:

একক আইটেম

একক প্যাকেজ আকার:

30X16X12 সেমি

একক মোট ওজন:

১।{1}} কেজি

প্যাকেজ প্রকার: শক্ত কাগজ এবং কাঠের বাক্স।

বর্তমান আউটপুট ট্রান্সমিটারের জন্য দুটি সাধারণভাবে ব্যবহৃত আউটপুট ব্যাপ্তি রয়েছে: 0-20mA এবং 4-20mA। যখন বর্তমান ট্রান্সমিটার সর্বনিম্ন এবং সর্বোচ্চ কারেন্ট আউটপুট করে, তখন তারা বর্তমান ট্রান্সমিটার দ্বারা ক্রমাঙ্কিত সর্বনিম্ন এবং সর্বাধিক রেটযুক্ত আউটপুট মানগুলিকে উপস্থাপন করে।

নিম্নে {{0}}এর পরিমাপ পরিসীমা সহ একটি বর্তমান ট্রান্সমিটারের উদাহরণ। 0-20mA এর আউটপুট সহ ট্রান্সমিটারের জন্য, 0mA কারেন্ট ইনপুট 0A মানের সাথে মিলে যায়, যেখানে 4-20mA আউটপুট সহ ট্রান্সমিটারের জন্য, 4mA কারেন্ট ইনপুট 0A মানের সাথে মিলে যায়। উভয় ধরনের সেন্সরের 20mA কারেন্ট 100A মানের সাথে মিলে যায়।

সার্কিট ডিজাইনের পরিপ্রেক্ষিতে 0-20mA আউটপুট সহ ট্রান্সমিটারগুলির জন্য, আমাদের শুধুমাত্র একটি উপযুক্ত স্টেপ-ডাউন প্রতিরোধক নির্বাচন করতে হবে এবং সরাসরি 0-5V বা 0-10V ভোল্টেজ রূপান্তর করতে হবে A/D কনভার্টারের ইনপুট ইন্টারফেসে একটি ডিজিটাল সিগন্যালে প্রতিরোধক। সার্কিট ডিবাগিং এবং ডেটা প্রসেসিং তুলনামূলকভাবে সহজ। যাইহোক, অসুবিধা হল যে ট্রান্সমিটারের ক্ষতি, সেইসাথে ট্রান্সমিটার আউটপুটের খোলা সার্কিট এবং শর্ট সার্কিটের পার্থক্য করা অসম্ভব।

4-20mA আউটপুট সহ ট্রান্সমিটারের জন্য, সার্কিট ডিবাগিং এবং ডেটা প্রসেসিং বেশ কষ্টকর। কিন্তু এই ধরনের ট্রান্সমিটার সার্কিটে কোনো ত্রুটি আছে কিনা এবং ট্রান্সমিটার সার্কিট সংযুক্ত না থাকা অবস্থায় স্বাভাবিক সীমার মধ্যে (স্বাভাবিক অপারেশনের সময় সর্বনিম্ন 4mA মান সহ) কারেন্ট সনাক্ত করে ট্রান্সমিটার ক্ষতিগ্রস্ত হয়েছে কিনা তা নির্ধারণ করতে পারে। একটি শর্ট সার্কিট বা ক্ষতি. অতএব, এটি ব্যাপকভাবে ব্যবহৃত হয়েছে।

এই কারণে যে যখন {{0}}mA ট্রান্সমিটারটি 4mA আউটপুট করে, তখন স্যাম্পলিং রোধের ভোল্টেজ 0 এর সমান হয় না এবং ডিজিটাল পরিমাণ সরাসরি অ্যানালগ-থেকে-ডিজিটাল দ্বারা রূপান্তরিত হয়। রূপান্তর সার্কিট 0 নয়, মাইক্রোকন্ট্রোলার সরাসরি এটি ব্যবহার করতে পারে না, এবং সূত্রের মাধ্যমে গণনা করা খুব জটিল। অতএব, সাধারণ প্রক্রিয়াকরণ পদ্ধতি হল একটি হার্ডওয়্যার সার্কিটের মাধ্যমে স্যাম্পলিং রোধে 4mA দ্বারা উত্পন্ন ভোল্টেজ ড্রপকে দূর করা এবং তারপর A/D রূপান্তর করা। এই ধরনের প্রথম হার্ডওয়্যার সার্কিট হল RCV420, যা একটি নির্ভুল I/V রূপান্তর সার্কিট। LM258 ব্যবহার করে একটি স্ব-নির্মিত I/V রূপান্তর সার্কিটও রয়েছে। এই সার্কিটে একটি দুই তারের কারেন্ট ট্রান্সমিটার, 24V এবং একটি স্যাম্পলিং রেসিস্টর দ্বারা উত্পন্ন 4-20mA-এর একটি কারেন্ট লুপ রয়েছে, যা স্যাম্পলিং রোধে একটি 1-5V ভোল্টেজ ড্রপ তৈরি করে এবং এই ভোল্টেজ মানকে ইনপুট করে অ্যামপ্লিফায়ার LM258 এর তিনটি পিন। প্রতিরোধী ভোল্টেজ বিভাজক সার্কিটটি ইন্টিগ্রেটেড সার্কিট LM258 এর 2 পিনে একটি নির্দিষ্ট ভোল্টেজ মান তৈরি করতে ব্যবহৃত হয়, যা স্যাম্পলিং রোধে 4mA কারেন্ট দ্বারা উত্পন্ন ভোল্টেজ ড্রপ অফসেট করতে ব্যবহৃত হয়। সুতরাং যখন দুটি তারের কারেন্ট ট্রান্সমিটারের সর্বনিম্ন মান 4mA হয়, তখন LM258 এর 3 এবং 2 পিনের মধ্যে ভোল্টেজের পার্থক্য মূলত 0V হয়। LM258 এবং এর সংযুক্ত রোধ একটি সামঞ্জস্যযোগ্য ভোল্টেজ পরিবর্ধন সার্কিট গঠন করে, যা স্যাম্পলিং রোধে দুটি তারের কারেন্ট ট্রান্সমিটারের কারেন্টের ভোল্টেজ মানকে প্রশস্ত করে এবং এটি পড়ার জন্য LM258 এর 1 পিনের মাধ্যমে এনালগ/ডিজিটাল রূপান্তর সার্কিটে আউটপুট করে। মাইক্রোকন্ট্রোলার সিপিইউ। দুটি তারের কারেন্ট ট্রান্সমিটারের 4-20mA কারেন্ট একটি 0-100ডেটা প্রসেসিং পদ্ধতির মাধ্যমে LCD/LED স্ক্রিনে একটি মান হিসেবে প্রদর্শিত হয়।

চাপ ব্যাপ্তি	-1-0~1 বার…600 বার ঐচ্ছিক
আউটপুট	4~20mA,0~5V/0~10V/0.5~4.5V
পাওয়ার সাপ্লাই	12VDC~36VDC
সঠিকতা	0.5 শতাংশ FS, 1 শতাংশ FS৷
চাপ পোর্ট	G1/4''; G1/2'';1/4''NPT বা কাস্টমাইজড দ্বারা
ইলেকট্রনিক পোর্ট	DIN43650 Hirschman,Dirclty কেবল,M12 4 পিন
কাজ তাপমাত্রা	35 ডিগ্রী ~ প্লাস 125 ডিগ্রী
স্টোরেজ টেম্প	-40 ডিগ্রী ~125 ডিগ্রী
অস্থায়ী ক্ষতিপূরণ	0 ডিগ্রি ~50 ডিগ্রি
শূন্য তাপমাত্রা প্রবাহ	এর থেকে কম বা সমান 0.02 শতাংশ FS/ ডিগ্রি/বছর
আইপি রেটিং	IP65









বাজার	রাজস্ব (পূর্ববর্তী বছর)	মোট রাজস্ব ( শতাংশ )
উত্তর আমেরিকা	গোপনীয়	40
দক্ষিণ আমেরিকা	গোপনীয়	12
পূর্ব ইউরোপ	গোপনীয়	3
দক্ষিণ - পূর্ব এশিয়া	গোপনীয়	1
আফ্রিকা	গোপনীয়	5
ওশেনিয়া	গোপনীয়	1
মধ্যপ্রাচ্য	গোপনীয়	2
পূর্ব এশিয়া	গোপনীয়	2
পশ্চিম ইউরোপ	গোপনীয়	3
মধ্য আমেরিকা	গোপনীয়	2
উত্তর ইউরোপ	গোপনীয়	3
দক্ষিণ ইউরোপ	গোপনীয়	5
দক্ষিণ এশিয়া	গোপনীয়	4
স্থানীয় বাজার	গোপনীয়	17

একটি 3051 চাপ ট্রান্সমিটার কেনার সময়, নির্দিষ্ট পরিস্থিতি অনুযায়ী সংশ্লিষ্ট চাপ ট্রান্সমিটার নির্বাচন করুন, আমি পরিমাপের মাধ্যম নির্ধারণ করি 3051 চাপ ট্রান্সমিটার মাধ্যমের ক্ষয়ের মাত্রা পরিমাপ করে এবং ক্ষয়ের ডিগ্রির উপর ভিত্তি করে সংশ্লিষ্ট ট্রান্সমিটার নির্বাচন করে। সাধারণভাবে বলতে গেলে, বিচ্ছিন্নতা ইউনিট হিসাবে স্টেইনলেস স্টীল সহ ট্রান্সমিটারগুলি অ শক্তিশালী অ্যাসিড এবং শক্তিশালী ক্ষারগুলির জন্য ব্যবহার করা যেতে পারে। অন্যথায়, শুধুমাত্র বিশেষ ট্রান্সমিটার যেমন জারা প্রতিরোধের জন্য ডিজাইন করা টাইটানিয়াম খাদ নির্বাচন করা যেতে পারে। 2, পরিমাপের পরিসীমা এবং পদ্ধতি নির্ধারণ করুন পরিমাপের পরিসর নির্বাচন করার সময়, সাধারণভাবে প্রকৃত পরিমাপের পরিসর, ওভারভোল্টেজ পরিমাপের পরিসর বিবেচনা করা প্রয়োজন এবং নির্বাচিত পরিসরটি সর্বাধিক পরিমাপের পরিসরের উপর ভিত্তি করে হওয়া উচিত, পাশাপাশি ওভারভোল্টেজ পরিমাপের পরিসরের আকার বিবেচনা করা উচিত। উপরন্তু, এটি একটি সঠিক পরিমাপ পদ্ধতি নির্বাচন করা প্রয়োজন। ডিফারেনশিয়াল চাপ পরিমাপ করা হলে, একটি ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার মডেল সিরিজ, পরিমাপ পরিসর, অতিরিক্ত চাপ পরিসীমা, পরিমাপ পদ্ধতি PT110/PT110S/PT210, সর্বনিম্ন 0-0.5MPa, সর্বোচ্চ 0-500MPa, 2 বার বেছে নেওয়া প্রয়োজন পরিসীমা (পরিসীমা<10Mpa), 1.5 times the range (range>10Mpa), গেজ চাপ YSZK310, সর্বনিম্ন 0-50KPa, সর্বোচ্চ 0-40MPa, পরিসরের 2 গুণ (পরিসীমা<10Mpa), 1.5 times the range (range>10Mpa), গেজ চাপ/পরম চাপ YS31/32/33 সর্বনিম্ন 0-1KPa, সর্বোচ্চ 0-160MPa, 6 গুণ পরিসীমা (পরিসীমা<20KPa), 0.2MPa (range 20-100kpa), 2 times range (range>100kpa), গেজ চাপ/ডিফারেনশিয়াল চাপ/পরম চাপ III নির্ভুলতা পরিসীমা নির্ধারণ করুন, তাপমাত্রা পরিসরের জন্য ক্ষতিপূরণ দিন এবং তাপমাত্রা পরিসীমা ব্যবহার করুন। ন্যূনতম নির্ভুলতা অনুযায়ী আপনাকে পরিমাপ করতে হবে, সাধারণত এমন একটি পণ্য বেছে নিন যা প্রয়োজনীয় ন্যূনতম নির্ভুলতার চেয়ে সামান্য বেশি। একই সময়ে নির্বাচন করার সময়, দীর্ঘমেয়াদী স্থিতিশীলতার সূচকগুলিও বিবেচনা করা প্রয়োজন। তথাকথিত ব্যবহারের তাপমাত্রা পরিসীমা স্বাভাবিক ক্রিয়াকলাপের সময় পরিমাপের মাধ্যমের তাপমাত্রা পরিসরকে বোঝায় এবং ব্যবহারের তাপমাত্রা পরিসীমা ব্যবহার প্রক্রিয়ার সময় উত্থিত হতে পারে এমন সর্বাধিক তাপমাত্রা পরিসীমাকে বোঝায়। সাধারণত, প্রয়োজনীয় তাপমাত্রা সীমার চেয়ে সামান্য বড় মডেল সিরিজ নির্বাচন করার সময়, ক্ষতিপূরণ তাপমাত্রা পরিসীমা তাপমাত্রা পরিসীমা নির্ভুলতা ব্যবহার করে।   FAQ:   প্রশ্ন: বুদ্ধিমান ট্রান্সমিটারের রিটুল পরিদর্শনের বিষয়বস্তু কী? উত্তর: বুদ্ধিমান ট্রান্সমিটারের পরিদর্শনের রিটিউনিং বিষয়বস্তুতে দুটি দিক রয়েছে: ফাংশন চেক এবং চাপ পরীক্ষা। প্রশ্ন: কিভাবে একটি চাপ ট্রান্সমিটার কাজ করে? উত্তর: এটি 3151 ক্যাপাসিটিভ চাপ সেন্সরের উপর ভিত্তি করে, উন্নত মাইক্রোকন্ট্রোলার এবং সেন্সর ডিজিটাল পরিমাপ প্রযুক্তি ব্যবহার করে, উচ্চ নির্ভুলতা অ্যালগরিদমের প্রয়োগ, উচ্চ নির্ভুলতা পরিমাপের চাপ সংকেত নিশ্চিত করতে। প্রশ্ন: বুদ্ধিমান ট্রান্সমিটারের যোগাযোগ ইন্টারফেসে কোন বাস প্রযুক্তি ব্যবহার করা হয়? উত্তর: বুদ্ধিমান ট্রান্সমিটারের যোগাযোগ ইন্টারফেস উন্নত হার্ট, এফএফ এইচ1, প্রফিবাস পিএ বাস প্রযুক্তি। প্রশ্ন: একটি বুদ্ধিমান ট্রান্সমিটার কয়টি অংশ নিয়ে গঠিত? উত্তর: বুদ্ধিমান ট্রান্সমিটারের একই যৌক্তিক কাঠামো রয়েছে এবং এটি পাঁচটি অংশ নিয়ে গঠিত: সেন্সর, যন্ত্র কার্ড, যোগাযোগ কার্ড, লিকুইড ক্রিস্টাল ডিসপ্লে কার্ড এবং টার্মিনাল কার্ড।
